Квалифицированное и своевременное техническое обслуживание – залог долгой службы компьютерного оборудования. Обязательным этапом ремонта ноутбука Acer Aspire 4720 является его полная разборка. Данная статья представляет собой пошаговую инструкцию с фото, подробное руководство поможет разобрать устройство, не повредив комплектующие и корпус.

Перегрев ноутбуков Acer Aspire

Система охлаждения у портативных устройств менее мощная, чем у стационарных компьютеров. Если процесс воздухообмена внутри корпуса нарушается, то ноутбук Acer Aspire 4720 сильно греется. Основной причиной может стать скопившиеся со временем пыль и мусор, которые выступают в роли термоизоляции. Кулер и радиатор не справляются с отводом избыточного тепла. Если корпус сильно нагрелся, устройство необходимо срочно разобрать. Такая процедура поможет специалисту оценить состояние системы охлаждения и других комплектующих, почистить внутреннее пространство от пыли и, при необходимости, заменить термопасту. Лучше не тянуть с визитом в сервисный центр. Систематический перегрев сигнализирует о том, что Acer Aspire 4720 неисправен. Разборка покажет, нужен ли ноутбуку ремонт или достаточно будет ограничиться чисткой. Если проигнорировать повышение температуры, то со временем устройство начнет самопроизвольно отключаться, а операционная система тормозить. В итоге материнская плата, процессор или видеокарта могут выйти из строя.

Подробное руководство по разборке модели Acer Aspire 4720

Процедура всегда начинается с отключения элемента питания. Перед тем, как разбирать ноутбук Acer Aspire 4720, нужно перевернуть устройство, снять заднюю панель и вынуть аккумулятор.

Процедура разборки ноутбука
Процедура отключения элемента питания.

Второй обязательный этап инструкции – отключение жесткого диска, оперативной памяти и платы беспроводной связи. Это правило действует при разборке всех модификаций Acer Aspire – 4720, 4720Z, 4720G, а также для любых других ноутбуков. При помощи крестовой отвертки снимаем все панели.

Acer Aspire – 4720, 4720Z, 4720G
Отключение жесткого диска.
Второй этап разборки ноутбука
Отключение оперативной памяти и платы беспроводной связи.

После этого аккуратно извлекаем каждое устройство, предварительно отсоединив шлейф.

Излечение запчастей из ноутбука
Процедура извлечения устройств.

На этом фото в нашем руководстве хорошо видно, как теплопроводящие элементы соединяются с процессором и видеоадаптером. Чтобы добраться до вентилятора и системы охлаждения придется разобрать переднюю панель, снять клавиатуру и демонтировать экран ноутбука Acer Aspire 4720.

Руководство по разборке Acer Aspire 4720
Соединение теплопроводящих элементов с процессором и видеоадаптером.

Для начала переворачиваем устройство, откручиваем соединительные шурупы и осторожно снимаем накладку.

Откручиваем соединительные шурупы
Разбираем переднюю панель.
Ремонт ноутбука Acer Aspire 4720
Демонтаж передней панели.

После этого убираем клавиатуру, предварительно отсоединив шлейф.

Демонтаж клавиатуры
Как отсоединить шлейф клавиатуры.
Демонтаж клавиатуры на Acer Aspire 4720
Убираем клавиатуру.

Следующий этап инструкции по разборке подразумевает отключение и демонтаж дисплея ноутбука Acer Aspire 4720. Это не получится сделать, если не отсоединить видеокабель, провод микрофона и антенну беспроводной связи.

Отключение дисплея
Отключение и демонтаж дисплея ноутбука.
Отключение проводов
Отключение микрофона.

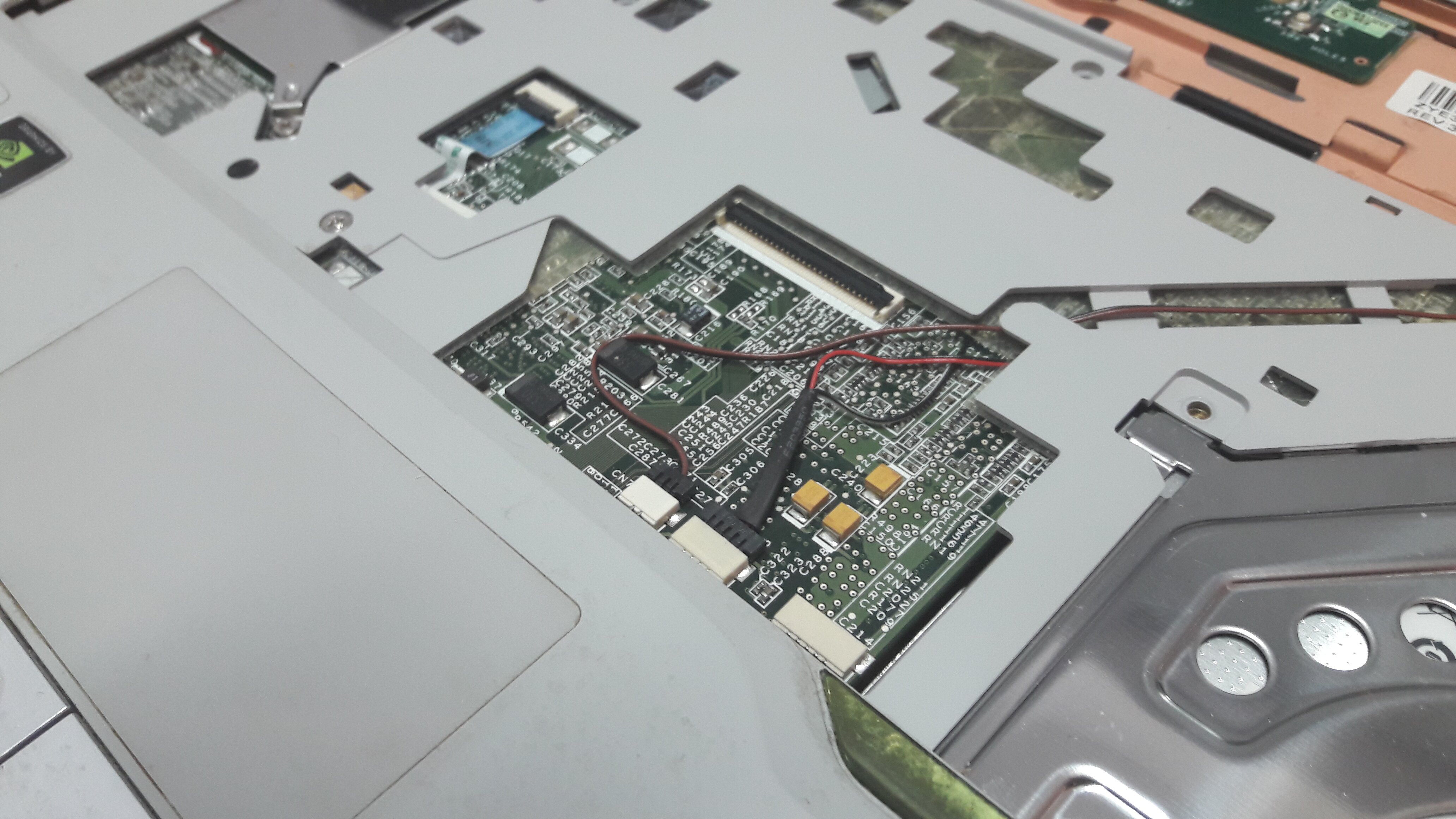

Как правильно снять дисплей
Отключение антенны беспроводной связи.

Если все шлейфы и провода, идущие к экрану, отключить правильно, то трудностей с демонтажем не возникнет. Чтобы снять дисплей достаточно открутить 6 болтов.

Отсоединяем дисплей ноутбука
Снятие дисплея.

После этого снимаем плату под дисплеем.

Демонтируем плату под дисплеем
Демонтаж платы.

Теперь отсоединяем верхнюю крышку, предварительно отключив провода, которые идут к материнской плате от тачпада, USB-разъема, аудио-выхода, Bluetooth-модуля и других устройств, расположенных на внешней панели корпуса.

Отключаем провода расположенных на внешней панели корпуса
Демонтаж верхней крышки.

Разборка ноутбука практически завершена, последний этап нашей инструкции – снятие материнской платы. Откручиваем два болта и отсоединяем звуковую карту (на фото она расположена в правом нижнем углу).

Разборка ноутбука Acer Aspire
Снятие материнской платы.

Переворачиваем плату и видим систему охлаждения: вентилятор, радиатор и теплопроводящие коммуникации. Теперь можно заняться профилактикой – заменить термопасту, проверить состояние механических элементов.

Ремонт ноутбуков Acer Aspire 4720
Система охлаждения.
